Druckansicht DMG GMX 300
| CNC Fräs- und Drehzentrum | |
| Maschinentyp: | Dmg GMX 300 |
| Steuerung: | Siemens 840D Powerline |
| Baujahr: | 2004 |
| Spindellaufstunden: [h] | 32.272 |
| Id | 14840 |
Technische Daten
| Max. Drehlänge: [mm] | 1.585 |
| Max. Dreh-Ø über Bett: [mm] | 640 |
| Max. Dreh-Ø über Schlitten: [mm] | 640 |
| C-Achse | |
| Hauptspindel | |
| Spindelbohrung: [mm] | 79 |
| Drehzahlbereich: [1/min.] | 5.000 |
| Antriebsleistung: [kW] | 37 / 22 |
| Verfahrwege: | |
| Y-Achse: [+/- mm] | 100 |
| Z-Achse: [mm] | 1.585 (mit Reitstock / with tailstock 1500 mm) |
| Gegenspindel | |
| Max. Drehzahl: [1/min.] | 5.000 |
| CNC-Spindel schwenkbar für Fräs- und Dreharbeiten | |
| Drehzahlbereich: [1/min.] | 12.000 |
| Antriebsleistung: [kW] | 22 |
| Drehmoment: [Nm] | 100 |
| Werkzeugaufnahme: | HSK 63 |
| B-Achse | 120° |
| Indexierung Spindel Achse / Indexing spindle axis: 1° | |
| Werkzeugwechsler | |
| Werkzeugaufnahme: | HSK 63 |
| Werkzeugplätze: | 120 |
| Unterer Revolver | 1 |
| Werkzeugplätze: | 12 |
Ausstattungsmerkmale
| Späneförderer | |
| Ölnebelabsaugung | |
| Papierbandfilter | |
| Transportband | |

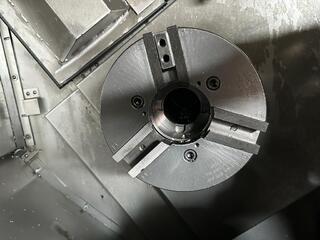

| Futter | 2 x Röhm KFD-HS 250-3 |
