Druckansicht Lehmann EA-520.l-M1
| NC-Rundtisch | |
| Maschinentyp: | Lehmann EA-520 |
| Baujahr: | 2013 |
| Id | 15135 |
Technische Daten
| Schwingdurchmesser 350 mm | |
| Spitzenhöhe 180 mm | |
| Gesamtgewicht 65 kg | |
| Mittenbohrung 46/64 mm | |
| Klemmmoment max. 2.000 Nm | |
| Spindellast max. 800 kg (Mit Reitstock) | |
| Axialkraft max. 100 kN | |
| Kippmoment max. 3.900 Nm | |
| Getriebe | |
| Massenträgheitsmoment max. 0,8 kgm² | |
| Vorschubmoment max. 440 Nm | |
| Teilgenauigkeit Pa +/- 12 arc sec (optional 8 arc sec) | |
| Wiederholgenauigkeit Ps +/- 2 arc sec | |
| Speed max. 50 U/min | |
| Genauigkeit | |
| Rundlauf 6 μm | |
| Planlauf 6 μm | |
| 10 μm / 100 mm | |
| Alle Angaben laut Hersteller Datenblatt |

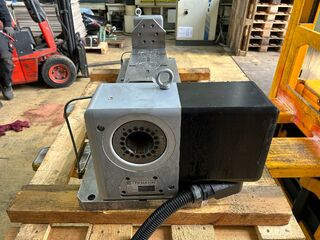

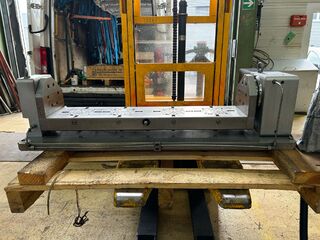

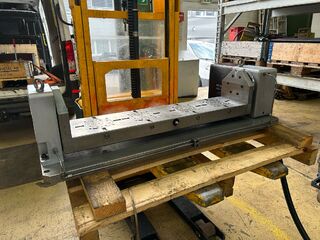

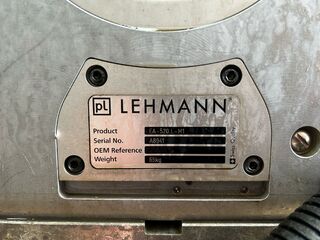

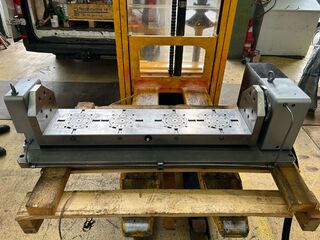

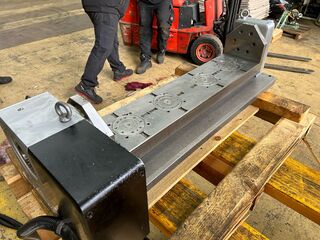

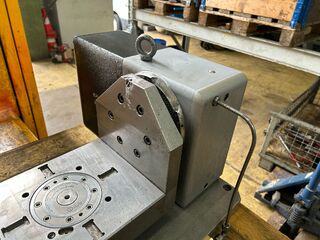

Bilder
